عاجل قبل الاعتماد مخططي يامهندسين ويااعضاء رااايكم بارك الله فيكم
بصراحه عانيت كثير لحد ماوصلت لهذا المخطط وتونا جبناه من المهندس
بعد مليون تعديل :p اي ملاحظات ارجوكم نبهوني عليها ماعندي وقت زوجي معطيني فرصه ليوم السبت :( هذا الدور الارضي http://www.am3m.net/uploads/images/d...a8d017fd5d.jpg وطبعا راح يكون فيه مستودع للمطبخ بالارتداد بشاوركم بمساحة المطبخ حلوه ولا راح يكون طووووويل :eek: ؟ وجدار غرفة النساء الي طالع نصه على الممر عادي حلو ؟ متررده فيه يعني مو المفروض الغرف تكون صف واحد مافي بروز ؟ هذا الدور الاول http://www.am3m.net/uploads/images/d...68c358b38f.jpg غرفة النوم الرئيسيه تتوقعون مساحتها حلوه ؟ مع العلم اني بحط فيها سرير وكومدين وجلسه صغيره قبال الباب والحمام احسه كبير اكثر من اللازم ؟ وغرفة البنات اللي معها حمام وغرفة ملابس غرفة الملابس مناسبه او صغيره ؟ افكر اني افتحها على بعض والحمام يكون مكان غرفة الملابس الحالي وش رايكم ؟؟ معليش كثرت عليكم بس انتم كريمين واحنا نستاهل:o |
انا من رائي الحمامات في الدور الارضي تعتبر كبيره نوعا ما اتوقع لو تصغريها يعني 1.5×1.5 افضل ولا يحتاج لوجود مغسله وشاور فيه والسبب لانه خاص للضيوف حتى تستفيدي من النصف متر في شي اخر .
ثانيا / وجود مغاسل كثيره بجانب دورة المياه الرجال انا اشوف تكفي ثنتين وتلغين اللي جوا الحمام وايضا تصغرين مساحته . ثالثا / الباب اللي بمجلس الرجال اتوقع ماله داعي لو تخليه مفتوح احلى . رابعا / صالة المعيشه لايوجد فيها شبابيك ويفضل ان تكون من نوع الاستركش اللي قال عليها استاذ ماجد وان شاء الله يكون المسمى صحيح خامسا/ المطبخ اعتقد انه مناسب بالعكس افضل تكون مساحته كبيره حتى تستطيعي تصمميه بالشكل اللي يناسبك بس ما افضل تضعي المغسله بجانب الباب افضلها بالجهه الاخرى احسن لان ماعندك مطبخ خدمه اخر لان كل شغلك حيكون ضاهر وحلو لو تفتحين جزء من الجدار بين المطبخ وصالة الطعام العائليه بشكل بوفيه طبعا انا اتكلم من الناحيه الجماليه اما اذا حابه تسوين مطبخ خدمه خوذي جزء من مساحة المطبخ وادمجيه مع المستودع ويفتح بينهم باب عشان روائح الطبخ ومستودع بنفس الوقت وبتكون الحوسه كلها بالمطبخ الخارجي والداخلي شكل ويكون مفتوح على الصاله الطعام وبالنسبه للدور الاول غرفة النوم مناسبه جدا لان يوجد عندك غرفة ملابس والحمام اذا انتي حتسوين تقسيمات فيه وفواصل اشوف انه راح يخدمك واما بتسوين عادي ممكن تصغرينه حسب مخططك للحمام وبالنسبه لغرفة النوم الاخرى اللي فيها ملابس اشوف انه احلى بوضعها الحالي فيه ملاحظه ليش ماتسوين درج خدمه بالدور الارضي بنفس موقع درج الخدمه تبع الشغاله اللي بالدور الاول صدقيني احس انه حيخدمك كثير وخصوصا لما يكون عندك اطفال او اذا زوجك جاء وعندك حريم وبيدخل البيت يقدر يدخل بدون مايتظايق وايضا اذا طلعتو برا ومعاك اطفال على طول يطلعو فوق لغرفهم من دون مايوسخو البيت من الداخل وانتي لك حرية الاختيار وسلامتك |
هند جعلك للفردوس الاعلى عسى الله يفتح ابواب رزقه في وجهك ويستر عليك
من جد ماقصرتي الله يسعدك يارررررررب اقتباس:
|
ملاحظة على السريع .. حمام غرفة النوم الرئيسيه صار على واجهة البيت .. يعني الشباك بيكون فوق مدخل الرجال .. وغير كذا لازم فتحة للهوايه ..!! وكلها فوق مدخل الرجاااال ..!!! أنا أشوف لو يرجع مكانه الطبيعي فوق حمام الرجال أحسن .. أفضل وأرخص لك لما يكونون الحمامات فوق بعض . . :d |
جزاك الله خير حاكم
بالنسبه لملاحظتك معك حق بس حنا بنحط ذريشه متر وعليها يعني ماراح يبين أنه حمام لكن فتحة التهويه هذي مشكله مافي إلا نحطها على جنب بالجدار المائل طيب لازم مروحة شفظ :( |
عزيزتي ريم بالنسبه لمراوح الشفط تراها محلوله وشكلها جميل وماياثر وبحاول انزل صوره عشان تشوفينها وتطبقينها وهذي الفكره لابد من وجود دكت لمروحة الشفط فاكيد حيلزمك تسوي جبس فرنسي خاص للحمامات
الصورة أعلاه لمروحة شفط في دورة مياه |
3 مرفق
الصوره الاولى هذه شكلها الحالي اما الصورتين الاخريتين شكلهما قديما
وهذه الصور نقلتها من موضوع الاستاذ ماجد سابقا تكلم عنها بالتفصيل في قسم التشطيبات |
مشكوره هند الله يجزاك خير
بس لازم جبس فرنسي ماينفع عااااااادي |
أهلين ( ريم )،
قبل ما أتحدث عن توزيع المرافق الداخلية للفيلا، و إيجاد حلول لمراوح الشفط و غيرها، أرى من وجهة نظر معمارية أن هناك شطفات، زوايا و فراغات بالمخطط الأفضل الإستغناء عنها معماريا، و إيجاد حلول بديله تخدم المنظور العام للمخطط و تعطي إستغلال للمساحة بشكل أفضل و هي كالتالي: 1- إضلاع هذه الصالة ألغت عليك مساحة لا بأس بها للصالة و أنت بحاجه لها، رأيي تكون الصالة مربعة بثلاثة أضلاع و زاويتين. 2- عمل زاويا 90 درجه بأركان الغرف أفضل من الزاوية المشطوفه، الزوايا المشطوفه فكرتها مستهلكه، و تشطيبها يعطي منظور غير جيد أثناء تركيب حجر بالواجهة. 3- نفس الفكرة زواية مشطوفه، لو يتم تغيييرها إلى زاوية 90 درجه أفضل كمنظور. 4 & 5- تغييير إتجاه الأبواب بزوايا 90 درجه. 5 & 6- فيه فراغات بين الدرج و جدار بيت الدرج غير محببه معماريا، و منظورها غير جيد، و متعبه أثناء التشطيب، لأنك إذا نفذتي العظم بوجود هذه الفراغات، أنا على يقين أنك راح تبحثين عن حلول لها أثناء التشطيب، فالأفضل تعديلها الآن. 7- هذه الزاوية لم تحقق لك التجانس بالمدخل. قد يختلف معي الغير، و لكن هذه من وجهة نظر معماريا و ديكور داخلي. إي تعديل يناسبك، بأسعى جاهدا بتغيييرة على المخطط إذا رغبتي بذلك. http://www.llbf.com.sa/uploads/uploa...3189595741.jpg تحياتي دودي خالد |
هلا وغلا دودي

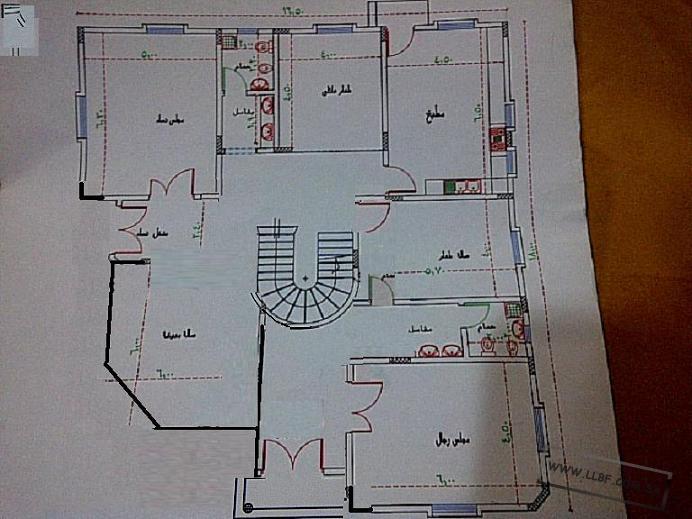

تقصدين تصير الزوايا عاديه بدل ماهي مشطوفه ؟ والدرج صراحه مافهمت عليك وش الفراغات ؟؟ تقصدين الفراغ الطبيعي الي يصير تحت الدرج ؟؟ دودي الله يخليك ياليت تعدلين على المخطط باللي تقصدينه خاصه الصاله عدليها بالدور الارضي والعلوي ولك دعوه من القلب وعلى فكره ترى الدرج مو نفسه الي بالمخطط لا هو بيصير عادي مو دائري والصعود من جهة الصاله يعني مقابل باب المدخل بنفس اتجاه الصعود الموضوح هذي صوره توضيحيه للدرج ومكان الصعود الي عند النقطه الزرقا ماعرفت اسوي سهم خخخخخخخخ http://www.am3m.net/uploads/images/d...94c0c73721.jpg انتظررررررررررررررررررررك |
اقتباس:
أهلين ( ريم )، ترا دودي أسم رجل :mad: أقصد الزوايا ما تكون مشطوفه مثل هذا الشكل: http://www.llbf.com.sa/uploads/uploa...3189649121.jpg و أقصد تكون زاوية 90 درجة مثل هذا الشكل: http://www.llbf.com.sa/uploads/uploa...3189649122.jpg الفراغ اللي تحت الدرج أكيييييييد طبيعي، كنت أقصد الفراغ اللي بين الدرج الدائري و الجدار، على أعتبار أن الدرج دائري كما هو بالمخطط. طالما أن الدرج تغير، يفترض توضحينه بالرسم عشان نكون بالصورة و يكون تعديلنا على واقع الحال! تحياتي دودي خالد |
هلا اخ دودي المعذره مانتبهت
على العموم الدرج وضعت رسمه توضيحيه بمشاركتي السابقه انت بامكانك تصممه بذوقك الرفيع وطريقتك الخاصه :) لان زوجي لو وداه هالمره للمهندس بتكون اخر مره وهو معطيني فرصه للسبت فامافي مجال ارجوا انك تحاول تساعدني بشكل الدرج المناسب بالنسبه للمساحه وايضا شكل الصاله الي اقترحته كيف يصير والف شكر ....... |
أهلين ( ريم )،
*ملاحظاتي على المخطط التالي: - الصالة السداسية غير مناسبه. - كثرة الزوايا المشطوفه - كثير من الجدران الداخلية متعرجه بطريقة عشوائية، و هذا ما يعيب على منظور المخطط بشكل عام - الأبواب الداخلية معموله بطريقة مشطوفه، مع إمكانية تنفيذها بطريقة أفضل *رؤيا، المخطط الأصلي و المقترح: المخطط الأصلي: http://www.llbf.com.sa/uploads/uploa...3189747321.jpg التعديل المقترح: http://www.llbf.com.sa/uploads/uploa...3189754101.jpg هذا رأيي من منظور معماري. تحياتي دودي خالد |
الله يجزاك الجنه كسرة الضاله بعد التعديل كم طولها
وماذا يسمى هالشكل بالصالات |
اقتباس:
الصالة ثلاثية الأضلاع، و إذا حابه تشوفين المربعه إليك هذا المقترح: http://www.llbf.com.sa/uploads/uploa...3189770201.jpg و إتخاذ القرار أكيييييييد بيدك، تحياتي دودي خالد |
كلهم حلوين الصراحه انت ؤش تقترح الثلاثيه ولا المربعه
وياليت أعرف كم طول الضلع بالصاله الثلاثيه وبالنسبه للجداران إلي قلت عنها متعرجه بطريقه عشوائية أيش هي بالضبط أو هي الشطفات إلي عدلتها ؟ انتظر ردك على أسألتي عسئ الله يسعدك |
اقتباس:
أوعدك أرد على اسئلتك صباحاً إن شاء الله. تحياتي دودي خالد |
ما شاء الله عليك يا استاذ خالد هالشطفات اللي ذكرتها كنت منتبهه لها واحسست بالضيقه بس الواحد دايما ما ياكد على التفاصيل الدقيقه وفعلا من منظور عمراني حتقول بعدين اختي ريم ياريت عدلت فيها لانها حتاخذ من المساحات بلا فايده وانا انصحك بالصاله المستطيله الغير مشطوفه اسهل بالتاثيث وانتي حره وارجع اقول الغي باب المجلس
|
اذا سمحلي الاستاذ خالد والاخت ريم لي تعليق بخصوص الدرج اشوف انه مكانه غير مناسب لانه بدايته او الدرج قريب جدا من باب مدخل النساء اتوقع حيعيق المدخل واذا سويتيه بالطريقه الثانيه اللي قلتي عليها اتوقع افضل والله اعلم
|
اقتباس:
أهلين هند، تقصدين يكون المجلس بدون باب بهذه الطريقة؟ و شكل الصالة ثلاثية هكذا؟ هل هذا رأيك للأخت ريم؟ http://www.llbf.com.sa/uploads/uploa...3190125911.jpg تحياتي دودي خالد |
الباب نعم يلغى احسن لان انا من وجهة نظري كثرة البيبان مالها داعي وتحس بالضيق بوجودها
اما الصاله كلهم حلوين بس انا اقول افضل الشكل الثاني بيكون عندها ساحه اكبر تتسع لكذا جلسه والله اعلم حتى اني فكرت يا استاذ دودي الصاله تكون اطوالها تكون بشكل زاويهتطلع على برا باعمد متوازيه بس هنا تعتمد على المساحة الخارجيه ولا اعلم من المنظور العمراني كيف شكلها حيكون وسلامتكم |
هلا بكم الجميع ما قصروا على جهودهم الرائعة ومقترحاتهم من وجهة نظري التريث قليلاً وعدم الاستعجال فالمخطط يحتاج إلى شيء من إعادة الصياغة لنواحي متعددة المخطط ليس سيء أو بدرجة مقبولة بالعكس أرى أنه جيد لكنه يحتاج إلى إعادة صياغة لبعض الفراغات أيضاً الواجهات لم تحظى بنصيبها من الاهتمام الأضلاع السداسية يجب الاستغناء عنها وتوظيف البدائل المتميزة والتي تسهم في جمالية المكان لا شك بأن حضور التميز والفخامة قد يصطدم بعض الشيء من الناحية الوظيفية ومجتمعنا حفظه الله يولي الجانب الجمالي الشيء الكثير وأنا أؤيد ذلك بما لا يتعارض مع الوظيفة لأي فراغ بشكل كبير أو مخل بها تحياتي |
مرحبا
هلا وغلا اختي هند انا مافهمت وش تقصدين بالدرج الي بيكون بمكان ضيق وقريب لمدخل النساء الاول الي بالمخطط او الثاني الي عدلت عليه انا وجعلت الصعود من جهة الصاله ؟ واشكرك عل تفاعلك استاذ ماجد ياليت تبدي ملاحظاتك بشكل ادق حتى اتحاشا الاخطاء قد مااقدر لان المخطط السبت بيعتمد استاذ دودي بأنتظار ردك على اسألتي بار ك الله فيك |
انا مافهمت وش تقصدين بالدرج الي بيكون بمكان ضيق وقريب لمدخل النساء
الاول الي بالمخطط او الثاني الي عدلت عليه انا وجعلت الصعود من جهة الصاله لا ياريم اقصد الاول الدائري اغيه واعتمدي على اللي سويتيه اهم شي يكون بعيد شوي عن المدخل مايعيق الحركه من المدخل للصاله واتمنى من الاستاذ خالد ياكد هالفكره |
لا ياريم اقصد الاول الدائري الغيه واعتمدي على اللي سويتيه انتي اهم شي يكون بعيد شوي عن المدخل مايعيق الحركه من المدخل للصاله واتمنى من الاستاذ خالد ياكد هالفكره[/size]
|
اقتباس:
العادي احسسسسسسن وبالنسبه للاستاذ دودي لازلت انتظر وعده :) عسى المانع خير يارب |
أهلين ( ريم )،
حتى نصل إلى نتيجه و لملمة أفكارنا عندي لك سؤال: * إي المخططين يرضي ذاااائقتك المعمارية؟ A- http://www.llbf.com.sa/uploads/uploa...3190384831.jpg B- http://www.llbf.com.sa/uploads/uploa...3190384832.jpg إذا أخترتي المخطط، لدي سؤال آخر: * ممكن تحددين الملاحظات التي لا ترغبين بها و لا تصل إلى طموحك المعماري بالمخطط و على شكل نقاط من فضلك، حتى نتمكن من تعديلها و إبداء الرأي لذلك. هذه الطريقة تجعلنا نعتمد مخططك بسرعة و نتفرغ للأختين هند & نورما. تحياتي دودي خالد |
هلا والله
ماعندي ملاحظات الا اني ابي الدرج عادي مو دائري بس طرفه ابيه شوي مايل يعني نص لفه هههههههههههههههههههههه انا ابيك تعدل بذوقك انت والي تشوفه منااااسب من الداخل والخااااااااارج تهمني الواجهه وبصراحه انا احترت بالصاله الثلاثيه مدري كيف بيكون شكله من برا وجوا ولا ادري كيف تنعمل ولا اعرف طول الشطفه كم تكون بالظبط وعلى هذا الاساس انا سالتك اعتذر على الازعاج |
اقتباس:
حلوه نص لفه، يعني بيطلع مجنون :( طيب نخلص موضوع الصالة أولاً، أوكي. الصلة الثلاثية هذه هي أضلاعها: http://www.llbf.com.sa/uploads/uploa...3190638921.jpg و شكلها من الخارج ممكن يكون فيها شباكين مربعه كبيرة جدا على الأضلاع 4م، تمام و الضلع 2.83م يكون شباك عمودي طويل. رأي تحياتي دودي خالد |
معندك واجهات منازل لهالشكل من الصالات
ودي إشوف شكلها من برا «« تحملني |
مرحبا اخوي دودي خالد
خلاص انا شفت كذا تصميم للشكل هذا من الصالات وماعجبني خلينا على الصاله العاديه المستطيله وبكذا بتصير واجهه البيت بايخه :) فأيش رايك لو يصير مجلس الرجال او المدخل دائري ؟ بيطلع شكل الواجهه حلو ؟ ابي حركه حلوه بالواجهه تكفى ساعدني ماعندي وقت :( |
بس قبل تشتغل بالمخطط شوف لي هالفكره هل فيه صالات ممكن تكون كذا ورايك اذا حلوه اولا وايضا ابي اعرف سبب الغاءك الصاله السداسيه وش المشكله منها
هذي الصاله http://www.am3m.net/uploads/images/d...f1bab3febc.jpg وهنا شكلها بالدور الاول تكون غرفة نوم رئيسيه http://www.am3m.net/uploads/images/d...5a02f52ad0.jpg هاه شرايك |
نصيحه الدرج المائل سوف يكون خطر للاشخاص الغير منتبهين للخطواتهم ولكن حتى تذهب الخطورة لازم تكون الخطوات كبيرة تتسع للقدم
ياليت الاعضاء يشاركونا بالمخطط http://www.llbf.com.sa/vb/showthread.php?t=3176 |
اقتباس:
عندي فكرة للواجهة كلاسيكية، رسمهتا لك يدويا للتوضيح فقط، أرجع للبيت و أنزلها لك. تحياتي دودي خالد |
متى ترجع للبيت :D .. <<< بدت تمون الاخت :D
امزح :p بانتظارك طال عمرك :cool: |
اقتباس:
رجعنا طال عمرتس :mad: أنا محب جدا الطراز الكلاسيكي لأسباب أذكر منها التالي: - محبب عند الكثييير من المصممين - مرغوب كثيرا للعملاء لسهوله تصميمة و تركيب خاماته - بساطه بالتصميم و أناقة بالمشاهدة - غير متغير على مر العصور، بعكس الموديرن الذي تذهب موضته بإنتهاء عمرها الزمني طبعا هذه وجهة نظري. و هذه بعض الرسومات المعمارية للواجهة، رأيك؟ http://www.llbf.com.sa/uploads/uploa...3191429171.jpg http://www.llbf.com.sa/uploads/uploa...3191429172.jpg http://www.llbf.com.sa/uploads/uploa...3191429173.jpg و من الممكن إضافة أعمدة دائرة أو مربعة إذا رغبتي بذلك. http://www.llbf.com.sa/uploads/uploa...3191429174.jpg و هذا رسم بسيط، توضيح لشكل الواجهة، و هي متغيرة حسب الأختيار الأخير للتصميم، مع إمكانية الإضافة أو الإلغاء لإي كتله معمارية. http://www.llbf.com.sa/uploads/uploa...3191433911.jpg علما أن هذا التصميم قد يفتح لك آفاق لتصاميم و أفكار أخرى. أيضا هذه الأبعاد مطابقة لنفس مساحات الواجهة حسب المخطط. أختيار تصميم الشبابيك و باقي خامات الواجهة يتم بعد أعتماد تصميم الواجهة امعماري. أتقبل ردك حتى لو كان بالرفض. روح رياضية :eek: تحياتي دودي خالد |
سبحان الله جالسه اشتغل على نفس الواجهه الي انت وضعت <<< ارحمينا يالمهندسه خخخ
المهم هذا الشكل الي ابغاه الي ع اليسار الي انت اخترت http://www.llbf.com.sa/uploads/uploa...3191429171.jpg وانا بوريك المخطط الي رسمته بس امانه لاتضحك ترى ماني مهندسه ولا افهم اصلا بالهندسه المعماريه بس احاول قد ماقدر اطبق الي في بالي انا ابغى واجهه حلوه والدرج ابغاه جانبي بس اذا جنبته يصير عندي فرررررررررراغ كبير بالوسط وارجع احط الدرج الي بنص الصاله مع انه مايعجبني ع العموم دقايق وانزل المخطط |
الأخت ريم
الله يوفقك إن شاء الله في التصميم اللي يحقق تطعاتك وتطلعات عائلتك الكريمه مشاء الله مخططك ممتاز والمهندس دودي خالد ما قصر فله لمسات سريعه بس في محلها................... أتمنى أن تنزلين التصميم النهائي الي راح إن شاء الله تسلمونه للمقاول مع الواجهه الخارجية للإستفادة والله يعينك محتاسة مثل ماأنا محتاس.. لكن الله يوفق الجميع |
الحمدلله متصل خفت تكون طلعت
تفضل هذا المخطط http://www.am3m.net/uploads/images/d...65d3fd98ba.jpg اذا المخطط مقبول وصحيح معماريا :D قل لي عشان تنهمر عليك الاسئله والاستفسارات :D |
مشاء الله
وين الباقي والواجهه الله يوفقك |
