مخططي بعد التعديلات
لك مهندسي المنتدى
مرفق مخططي بعد تعديلات قيمة من مهندسنا دودي خالد على النسخة الأولى أعرضها هنا لأخذ رأيكم به قبل إعتمادة مع العلم بأن المخطط بنسخته الأولى كنت قد إعتمدته الا أن ملاحظات المهندس دودي خالد جعلتني أعيد النظر به من جديد وإليكم المخطط راجيا من الله أن يوفقني به بعد أخذ مشورتكم مخطط الدور الأرضــــي http://www.llbf.com.sa/uploads/uploa...3190428711.png مخطط الدور الأول ( جناح غرف النوم + شقة مستقله + درج داخلي لتوسعه مستقبلية لجناح غرف لنوم عند الحاجه) http://www.llbf.com.sa/uploads/uploa...3190428712.png مخطط الدور الثاني - الملحــق- ( شقة مستقلة + جناح صغير يمكن أن يكون مستقله أو ملحقة لجناح غرف النوم مستقبـلا) http://www.llbf.com.sa/uploads/uploa...3190428713.jpg |
ماشاءالله صراحه مرتب مره بس غرفة الخادمه ليش بهالمكان
المفروض غرفتها وحمامها فوق بالسطح وتحت مع المطبخ يكون غرفه غسيل ماتصعد الا اذا بغت تنام عشان ماتكشفكم بالطلعه والنزله صعبه ترى تخلونها تحت وانتم فوق ماتدرون وش اخلاقها حبيت اسال عن الصاله الشكل هذا يعجبني مره بس كيف راح يوضع الكنب ؟؟ ماتحس فيها صعوبه بالتأثيث |
اقتباس:
بالنسبة لغرفة لشغالة كنت مخطط لها في الدور الثاني مع غرفه غسيل بس أجلت فكرة تشطيب الملحق حاليا بسبب التكلفة بالنسبة للصاله راح يكون الإنحناء نافذة كبيرة عاكسة وراح أجزئها لجزئين طبعاً بدون فواصل لجلسة كنب مع t.v و جلسة عربيه صغيرة لكن راح يكون الفاصل هو برسم السراميك بحيث يطعم بلون مخالف اعتقد أن الكنب وخاصةالكراسي المفصوله ممكن تترتب مع الإنحناء وفي النهاية أعتقد أن الإنحناء في الجدار راح يعطي منظر جمالي للبيت سواء من الداخل أو الخارج ومشكور على ردك وملاحظاتك |
الغروب
عندي رأي ربما يكون خطأ ولكن ياليت المهندس دودي خالد يعطينا رأيه؛ وهو لو يحول باب المكتب من جهة موزع غرف النوم المتقابلة حتى نستفيد من الزاوية بشكل أجمل. كما واضح في التعديل http://www.llbf.com.sa/uploads/uploa...3190604531.png |
أهلين الغروب،
- مخطط الدور الأرضي، أوكي لا يوجد لدي ملاحظات. - مخطط الدور الأول، جتني فكرة و فتح لي المشرئب مشكورا فكرة أخرى و هي كالتالي: 1- نقلت جدار المكتب للجهة المقابله للباب، للإستفادة من هذه المساحة لتكون مكتب + جلسه صغيرة و اللون الأحمر موقع شاشه البلازما، راي. 2- بعد نقل باب الغرفة الرئيسية إلى جهة باب غرف النوم، الهدف منه يكون الموزع واحد للغرف، و الإستفادة من زاوية الباب القديم لتحويله إلى أوفيس صغير ( مطبخ ) يخدم الصالة، 3- أتفق مع المشرئب على فكرة نقل هذا الباب بهذا الشكل. - مخطط الملحق، يوجد تنبيه و انت أعلم بذلك، التنبيه هو وجود شبابيك بالملحق مطلة على الجار مخالفة للنظام. http://www.llbf.com.sa/uploads/uploa...3190629731.jpg تحياتي و بالتوفيق، دودي خالد |
المشرئب
مهندسنا دودي خالد كل شكر على ملاحظاتكم |
استاذ الغروب انا عندي تعليق على المجالس ليش ماتكون مفتوحه على بعض وماله داعي بيبان البيبان تعطيك انغلاق على المكان وجمال الجلسات بيكون بالمساحات المفتوحه لو عندك رجال حلو الواحد يشوف الثاني ويكون حديثم مسموع من قبل الاخرين وكلا يشوف الثاني .
النقطه الثانيه غرفة الشغاله مكانها غير مناسب نهائيا اولا لوقوعها بجانب مجلس الرجال وعلى الصاله والمفروض تكون بجانب المطبخ او في الاعلى . الحمامات في الدور الارضي نصيحه لاتكبرها كفايه 1.5×1.5 لان ماراح تحط فيها الا الكرسي فقط . افضل باب المقلط اللي على الصاله يلغى ويستبدل الجدار اللي على الصاله بباب سحاب مخفي والسبب انك توسع بالمنطقه واذا ماعندك رجال يفتح على الصاله ويكون شكل الصاله مع غرفة الطعام حلو صدقني بيكون احلى لانه بصراحه المفروض احنا نستغل المساحات بشكل يفيدنا من ناحية الشكل والمساحات . لي تعلق على غرفة النوم وين حمامها ؟ هل حتستخدم حمام النساء لانه المفروض مايكون فيه مروش وحوسه ماادري اشوف لازم حمام خا ص افضل والباقي لسا مادققت فيه لي رجعه ثانيه والله يعينك وانتبه اهم شي المخطط تاكد من كل شي ودقق مع المهندس وانشب بحلقه لانك حتتعب بلاخر مثل حالاتي :( |
الدور الاول حلو بس مساحة الجلسه بغرفة النوم اعتقد لا تكفي كجلسه واستمتاع بمشاهدة تي في
وممكن استبداها بوضع مكتب اعتقد كافي لطاولة مكتب .ومكان الجلسه حلوه تكون مطله على برا تحس بالراحه اكثر وفيه نقطه والله يعينك ادري كثرت فلسفه عليك سامحني ولكن متحمسه كانه بيتي:p وما ادري هل مقبول المكتب يكون باب الحمام بالوجه وانت الكرامه |
غاليتي الغروب اشكرك على ثقتك بي بعد الاطلاع على المخطط لي بعض الملاحظات الدور الارضي نفتح المدخل الي بجوار الصاله ماله داعي هذا التقفيل نشيل الجدار لاعطاء مساحه اكبر للصاله وباب غرفة النوم نقفله من الصاله ونفتحه على مدخل الحمام حتى يكون جناح متكامل لخدمه وتوظيف اكثر |
بالنسبه لمساحه المجلس العربي هل تحتاجي كل هذه المساحه بحيث يكون مجلسين رجال احس انه مره كثير ... بيكلفك بالبناء .. اختي الغروب انتي تعرفي احتياجك لان الناس تختلف فاذا انتي محتاجه ذلك نفذيه ماعندك مشكله واذا بس التخطيط جاء بهذا الشكل نرجع نخططه من جديد مايصير العشوائيه والتخبيط بعدين نندم صح كلامي انا برجع لمخطط الدور الاول اولا انتي اعطيتي الحمام الرائيسي موقع استراتيجي والصاله التي اعتبرها مهمه جدا مااشوف لها اي اضاءه كانها موزع فقط بعمل تعديل للممخطط وبعطيك اقتراحي وارجع واقول انتي اعرف بحاجتك شوفي ايش تحتاجي واحنا بنساعدك على التخطيط اللهم وفقك يارب لمسة فنون |
أختي / هند عبدالله
ختي / لمسة فنون ( وإسم على مسمى) ترا أنا أخوك الغروب ولا أعلم هل النك نيم هذا إسم مؤنث فقط أنا أحب هالأسم وله مذكريات حلوه .. شكرا لأراءكم بالنسبة لتعليقاتكم على الدور الأرضي 1-فكرة المجالس الإثنين ( أنا لم أضع ما يسمى بالمشب في الحوش وإستبدلته بغرفة مجلس عربي يكون مكان خاص بتلفيزيون وجلسة عربية - أرضيه- وسيكون مستخدم بشكل دائم بمشيئة الله- أما مجلس الرجال فسيكون كنب ورسمي للمناسبات فقط بدون t.v . وصاله الطعام راح تكون مشتركه تستخدم من الرجال والنساء طبعا بدون إختلاط . 2-غرفة الشغالة :- كان مقترح أن تكون بالدور الثاني الملحق لان الملحق الثاني سوف أسس له كعظم مع تأجيل تشطيباته الى ما يشاء الله وتتوفر سيوله أخرى. لها مقترحين :- تكون بالوضع الحالي أو في خارج المبنى من جهة المطبخ بعد سقف ذلك الممر لجعلة غرفة غسيل وشغالة. 3- حمامات الدور الأرضي 2*2 وبالنسبة لقسم النسائء حمام واحد يخدم غرفة النوم ( وستكون ضيافة عند الحاجه) وسوف يكون بها عدد 2 كرسي عربي وإنفرجي لكبار السن ومروش للضيوف الذين يباتون لدينا) 4- رأي لمسة فنون بفتح الجدار الفاصل بين مجلس النساء والصالة ، أحببت أن يكون مجلس النساء وغرفة الضيافة كجناح مستقل عن بقي لبيت والصالة و بيت الدرج الداخلي وأن لا تكون كاشفة وسوف أعرض أدناه التعديلات التي تمت وفق رأي أخواني وخواتي (ريم والمشرئب ومهندسنا الفاضل دودي خالد) فأمل الإطـلاع وإعطائي رأيكم |
التعديل الجديد بعد رأي أخوتي وأخواتي من تفضلوا بإبداء ملاحظاتهم

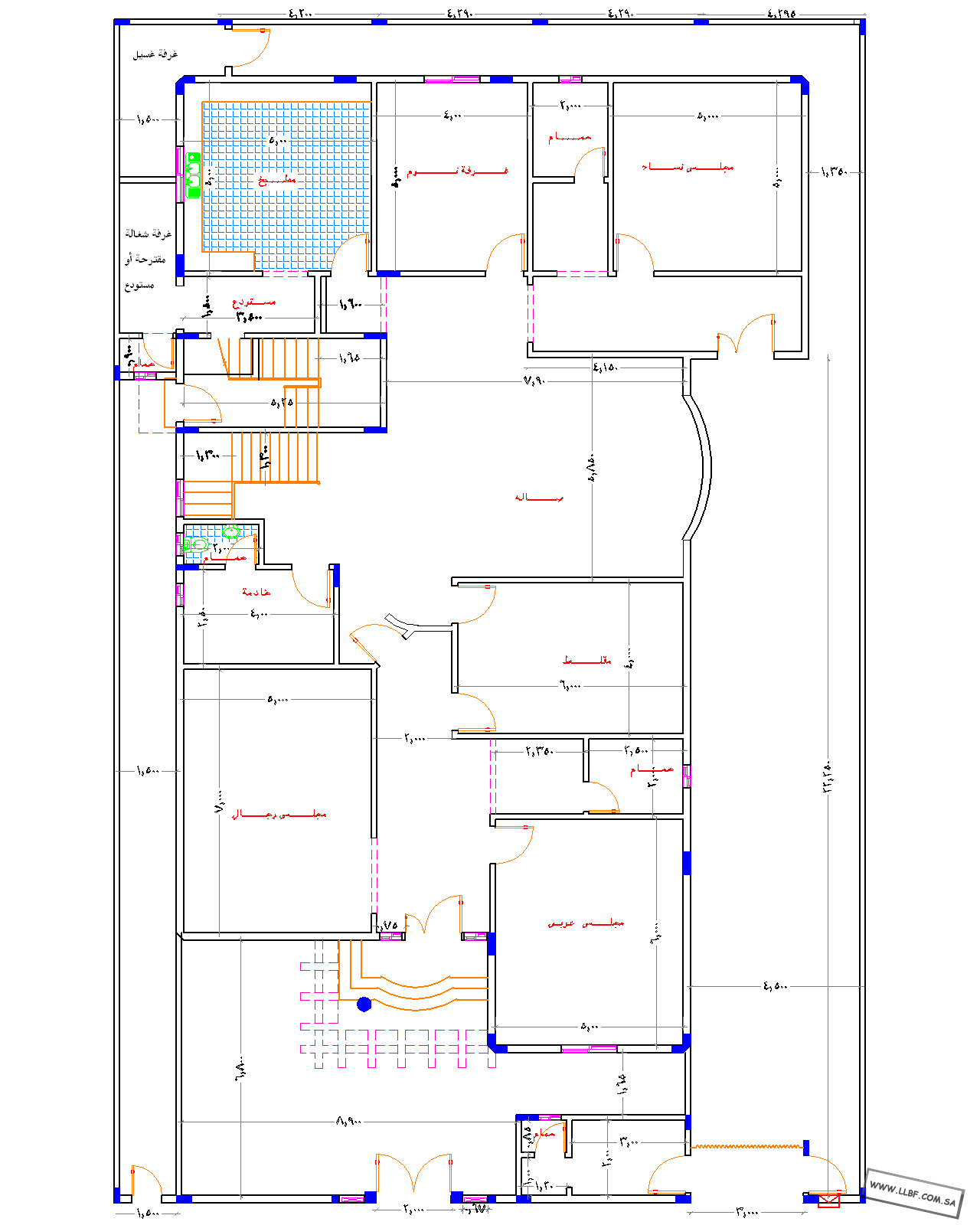

الدور الأرضي مع السور والملاحق الخارجية http://www.llbf.com.sa/uploads/uploa...3191053551.png الدور الأول بعد التعديل http://www.llbf.com.sa/uploads/uploa...3191035122.png |
هلا اخوي الغروب
بالنسبه للدور الاول تعديل ممتاز بالنسبه للجناح الرئيسي بس وش رايك تحط غرفة الملابس في مكان الحمام بحيث تفتحها على الغرفه بديكور واعمده منها يعطي الغرفه اتساع اكثر وافضل شكل هذا رايي وهذا الي انا بسويه بجناحي ان شاءالله احس افضل بكثير والحمام يكون ببغرفة الملابس وتاخذ مساحه من الحمام السابق بحيث يكون عندك على شكل l كذا التقسيمات بتطلع عليه حلوه الراي الاخير لك وانا بحاول ارسم لك فكرتي موفق |
ما شاء الله عليه يالغروب مخطط حلو ولكن فيه ملاخظه للشقه الصالة صغيرة والمدخل مفتوح عليها . ياليت تعطيها مساحة اكبر حتى لو تشيل درج السطح وتضعه في الصالة لان مساحتها 3 و 5
مجرد اقتراح لان الشقه هذه في المستقبل سوف تكون لاحد ابناءك ياليت الاخوان يساعدونا في المخطط http://www.llbf.com.sa/vb/showthread.php?t=3176 |
هلا بك دعواتي لك بالتوفيق مخطط جيد والمهندس خالد ما قصر يعطيه العافية على جهده الذي قام به لتعديل المخطط الأساسي لي وجهة نظر واسمح لي على الإدلاء بها ولكن من باب الأمانة المخطط الأساسي لم يبذل فيه أي جهد فهو مخطط تقليدي ويحتاج إلى إعادة صياغة بشكل أكبر ليتوافق مع التصاميم الحديثة واستغلال الكثير من الفراغات والمساحات المهدرة وأكرر اعتذاري لإبداء مثل هذا الرأي لكنه من باب الأمانة تحياتي |
مهندسنا ماجد المحيميد
شكرا لملاحظتك في مخططي هذا المخطط بدأت به من شهر 5-1432هـ وهذي خلاصة ما وصلت إليه والبدأ بعد عيد الأضحى وأرغب الأسبوع القادم أن يقوم المكتب الهندسي أن يجهز المخطط الإنشائي لتسليمه للمقاول فإقتراحاتكم الآن من الممكن تضمينها في التخطيط وكلي شكر وإمتنان لمن يدلي بمساعدتي في الوصول لمخطط نموذجي وإن كنت أرغب بأ يكون مخططي غير تقليدي وحديث لكن هذا ماوصلت له طبعا بمساعدة العديد من الأخوة وبالتأكيد من هذا المنتدى إستفدت الكثير وأخص مهندس المنتدى دودي خالد ........... والله يحفظكم جميعا |
أهلين الغروب،

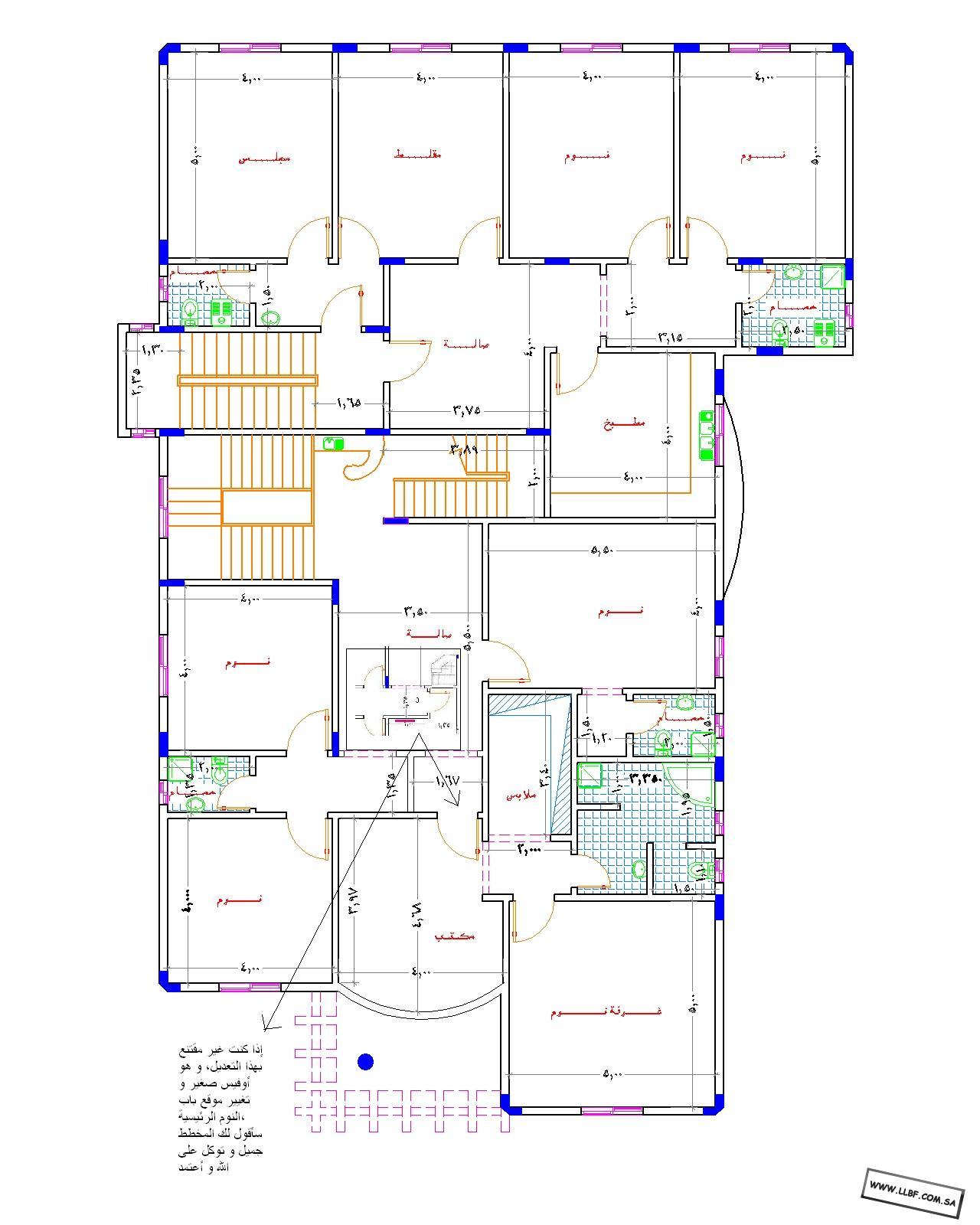

هذا التعديل الأخير و النهائي، كاتب لك التعديلات على المخطط للدورين و هي 3 فقط و مهمة، راجعها، بعدها توكل على الله رح للمكتب و أعتمد المخطط، و عقبال ما تسألنا عن مؤسسات جلي الأرضيات :). الأرضي: http://www.llbf.com.sa/uploads/uploa...3191587981.jpg الأول: http://www.llbf.com.sa/uploads/uploa...3191587982.jpg تحياتي دودي خالد |
أخي الغروب هذا تعديل حسب مزاجي وما أراه يعجبني ،وإلا فأنا لست بمهندس والأخوان لهم التصويب لو كان هناك خطأ. 1 ـ حولت نافذة المطبخ في الجهة الأخرى وزدت خزائن في الجهة المقابلة.لأن نافذة المطبخ في الأول لم يستفاد منها. 2ـ حولت المستودع بالقرب من المستودع الذي تحت الدرج. 3 ـ جعلت المطبخ مفتوح بشكل يعطي انشراح وسعة أكثر. 4ـ وضعت ركن افطار. 5 ـ جعلت موزع بين المطبخ والمستودع وغرفة الغسيل لتسهل الحركة. لك الخيار بالتبديل بين الستودع وغرفة الغسيل للنشر في الارتداد. أخي الفاضل لك الخيار الذي يعجبك.فهذا اجتهاد يحمل الخطأ والصواب. أجمل تحية. المشرئب |
مهندسنا دودي خالد
أخي المشرئب شكرا على أرائك القيمة إن شاء الله السبت سوف أسلمة لمهندس التصميم لعمل المخطط الإنشائي والله يحفظكم مع العلم بأن حقوق التصميم غير محفوظه والله يفيد رواد المنتدى الرائع به |
اخي الغروب انا ارى التعديلات الاخيره اللي عملها الاستاذ دودي افضل من الاولى بكثير وخصوصا غرفة النوم مناسبه اكثر وماشاء الله على المشرنب فعلا تفكيره صائب ومحله بالنسبه للمطبخ والحمام بالذات موقعه ممتاز جدا وغير مرئي لان موقع شباك الحمام في المدخل غير مناسب اطلاقا
|
