اتمنى تقديم نقدكم البناء على المخطط ..

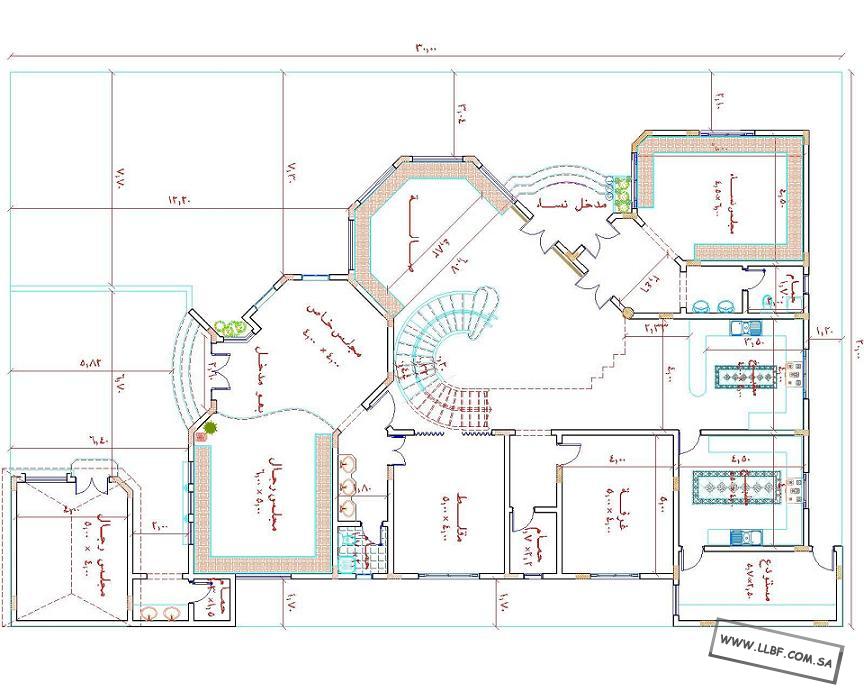

http://www.llbf.com.sa/uploads/uploa...3081653951.jpg

هلا بك

أخي الكريم

سعدنا بتواجدك معنا في

للبناء فنون

المخطط بشكل عام جيد ويحتاج بعض اللمسات البسيطة وربما يكون لديك وجهة نظر فيها

وجود مدخلين متجاورين لمجلس النساء وللصالة لا أعتقد أنها تحقق وظيفة معينة وهي تسهم سلباً في واجهة المبنى
الرأي أن يتم إعادة صياغة هذا الفراغ والاكتفاء بمدخل واحد فقط

وجود عامود دائري بجوار المدخل المؤدي من مجلس النساء إلى الصالة
من الجيد أن يكون العامود بشكل مستطيل وضمن الجدار حيث ان وضعه بهذا الشكل سيكون غير مألوف ونافر

من الجيد وضع المطبخ المفتوح على الصالة بجوار صالة الطعام مكان غرفة النوم والعكس

وهنا يتحقق التواصل بشكل مباشر وقريب جداً بين المطبخ وصالة الطعام لاسيما في حال وجود ضيوف وخلافه

في المجلس الجانبي يوجد نافذة طولية بجوار الباب
للإحاطة هذه الكسره بالدور الأرضي غير مستمرة بالدور الأول
من الجيد إعادة صياغة جدار المجلس والتخلص من هذه الكسره

مدخل الرجال جهة المجلس بسيطة وجميلة
من الجيد أن يكون شبه قوس المدخل لكسر حدته

هذه بعض الملاحظات البسيطة ودعواتي لك بالتوفيق أن شاء الله

والأخوة والأخوات ما راح يقصرون

إقتراحات أبو إبراهيم جدا قيمة له خالص الشكر.

أضيف عليها بعض الإقتراحات و هي كالتالي:

الدور الأرضي:
مربع1 أتفق مع أبو إبراهيم وجود هذا الباب ليس له مبرر مع وجود باب آخر داخل موزع مدخل النساء، إلغاء هذا الباب راح يعطيك منظور جيد للمدخل و أيضا زيادة في أمتار الصالة الطولية.

مربع2 هذا العمود الدائري سيكون عااائق بمرحلة التشطيب لأن قطره تقريبا 50سم و عرض الجدار 20سم يعني سيكون العمود فيه 15سم بروز من الجهتين.

مربع3 أختيار الدرج بهذه المنطقة غير موفق مسبب إزعااج ببهو الصالة و فاصل لك الصالة إلى جزئين.

مربع4 وضع باب لتكون الغرفة + دورة المياه مستقله، إلا إذا كانت هذه الدورة مشتركة بين غرفة النوم و الصالة؟

مربع5 هذا المدخل جدا ضيق أتوقع بحدود 1.1م

مربع6 لو غيرت موقع دورة المياه و عملتها على نفس جدار المجلس لخارجي و موازية له بعرض 1.2م حتى يكون فيه إرتداد نافذ للمربع رقم 7، و السبب أن المغاسل مقابل مدخل الرجال يعني مكشوفه، و حلو تغير موقع باب المجلس من جهة الإرتداد و عملت بمكان الباب القديم شباك كبيييييييييير للمجلس لخارجي مطل على مدخل الرجال.

مربع7 هذا الإرتداد من وين الخرووج له؟؟

الدور الأول:
مربع1 هذه المساحة يفترض تكون مخصصة للخدمات و هي دورة المياة و غرفة الملابس لتكون قريبة من الباب في حالة وجود صيانه بالمستقبل.

مربع2 هذه المنطقة حلو تكون مخصصة لغرفة النوم و السبب لها إستقلالية و بعيدة عن الباب و عن باقي الخدماااات.

مربع3 مطلوب باب بهذا الموزع حتى تكون لغرفتي كجناااح خاص و مستقل.

مربع4 نفس إقتراح رقم 3

تحياتي
خالد

إقتراحات أبو إبراهيم جدا قيمة له خالص الشكر.

أضيف عليها بعض الإقتراحات و هي كالتالي:

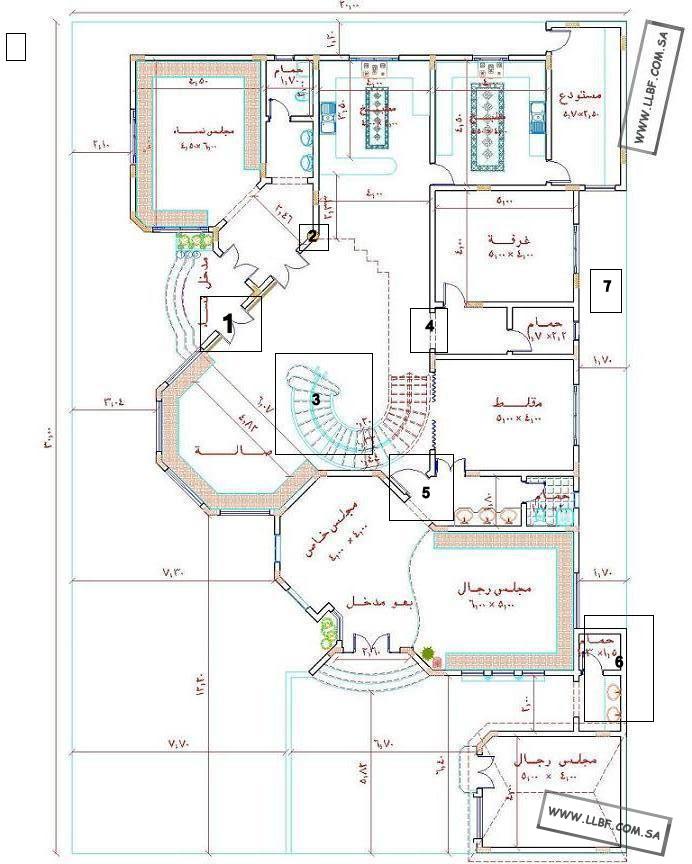

الدور الأرضي:
مربع1 أتفق مع أبو إبراهيم وجود هذا الباب ليس له مبرر مع وجود باب آخر داخل موزع مدخل النساء، إلغاء هذا الباب راح يعطيك منظور جيد للمدخل و أيضا زيادة في أمتار الصالة الطولية.

مربع2 هذا العمود الدائري سيكون عااائق بمرحلة التشطيب لأن قطره تقريبا 50سم و عرض الجدار 20سم يعني سيكون العمود فيه 15سم بروز من الجهتين.

مربع3 أختيار الدرج بهذه المنطقة غير موفق مسبب إزعااج ببهو الصالة و فاصل لك الصالة إلى جزئين.

مربع4 وضع باب لتكون الغرفة + دورة المياه مستقله، إلا إذا كانت هذه الدورة مشتركة بين غرفة النوم و الصالة؟

مربع5 هذا المدخل جدا ضيق أتوقع بحدود 1.1م

مربع6 لو غيرت موقع دورة المياه و عملتها على نفس جدار المجلس لخارجي و موازية له بعرض 1.2م حتى يكون فيه إرتداد نافذ للمربع رقم 7، و السبب أن المغاسل مقابل مدخل الرجال يعني مكشوفه، و حلو تغير موقع باب المجلس من جهة الإرتداد و عملت بمكان الباب القديم شباك كبيييييييييير للمجلس لخارجي مطل على مدخل الرجال.

مربع7 هذا الإرتداد من وين الخرووج له؟؟

http://www.llbf.com.sa/uploads/do.php?img=9374

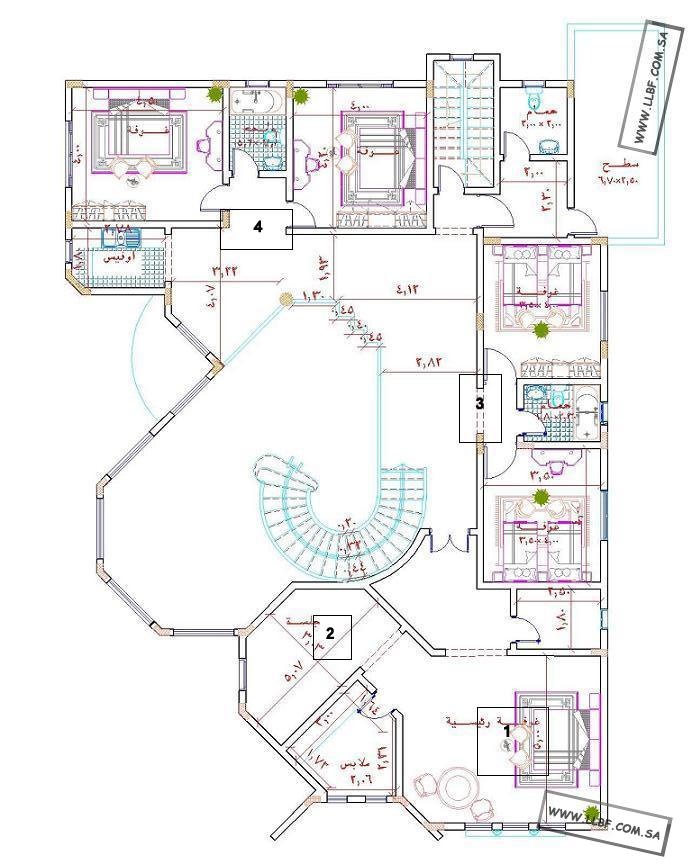

الدور الأول:
مربع1 هذه المساحة يفترض تكون مخصصة للخدمات و هي دورة المياة و غرفة الملابس لتكون قريبة من الباب في حالة وجود صيانه بالمستقبل.

مربع2 هذه المنطقة حلو تكون مخصصة لغرفة النوم و السبب لها إستقلالية و بعيدة عن الباب و عن باقي الخدماااات.

مربع3 مطلوب باب بهذا الموزع حتى تكون لغرفتي كجناااح خاص و مستقل.

مربع4 نفس إقتراح رقم 3

http://www.llbf.com.sa/uploads/do.php?img=9375

تحياتي
خالد
