سقوط الأسوار وشيء من طرق الوقاية من ذلك

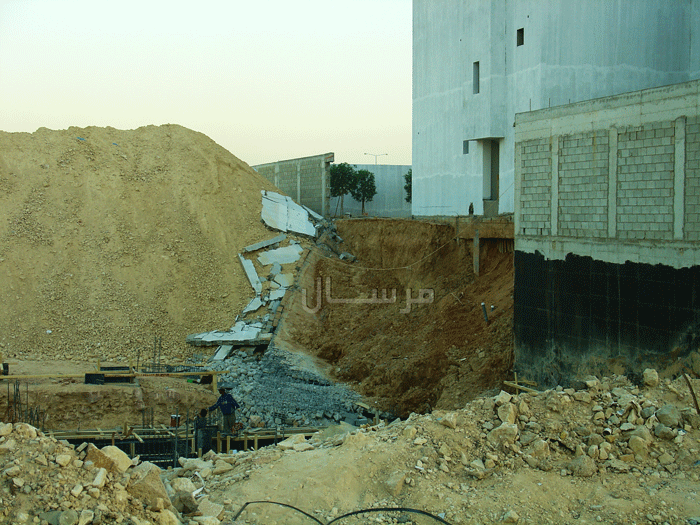

أعزائي أعضاء وزوار للبناء فنون السلام عليكم ورحمة الله و بركاته كثر الكلام عن البناء التجاري و سوء التنفيذ فيه و ما يلحق به من متاعب في المستقبل http://www.llbf.com.sa/uploads/download.php?img=1291 ما سأطرحه اليوم قد يكون تحت مسمى البناء التجاري،،،، أيضاً يدخل ضمن عدم الإلمام بالأسس الصحيحة لمن لا ينوي البناء التجاري وعدم توافر الخبرة و الأخذ بعين الاعتبار لما قد يلحق بالمبنى مستقبلاً لذا فأنا مستعين بالله سأحاول التطرق لبعض النقاط الهامة خاصة في تنفيذ الأسوار التي للأسف ولن أبالغ أني شاهدة خلال عام واحد أكثر من 3 إلى 4 أسوار سقطت عندما تم حفر الأرض المجاورة لها و إذا كان المبنى معد للبيع أي بناء تجاري فأننا لا نستغرب ذلك لكن المشكلة عندما يسقط السور أو نجد فيه خلل كبير و صاحب المنزل قد دفع مبالغ طائلة في منزله دون النظر أو الألتفات إلى توفير أو إلى تقليل بالمواد بل كان هاجسه إنجاز العمل بأفضل المواصفات و أجود أنواع المواد ولكن قلة الخبرة لديه و لدى المباشرين للعمل لم تخدمه كثيراً |

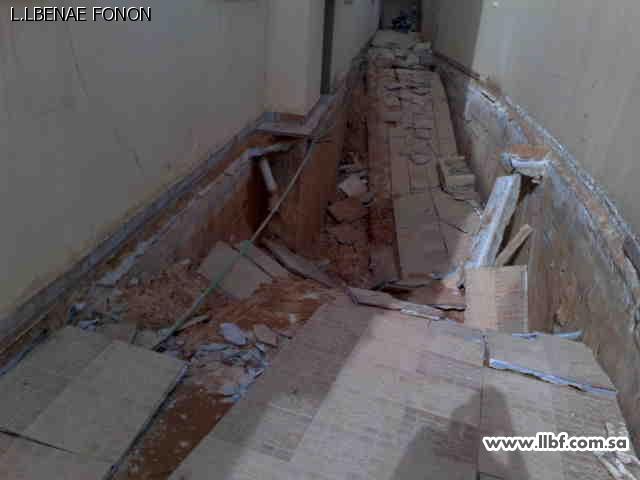

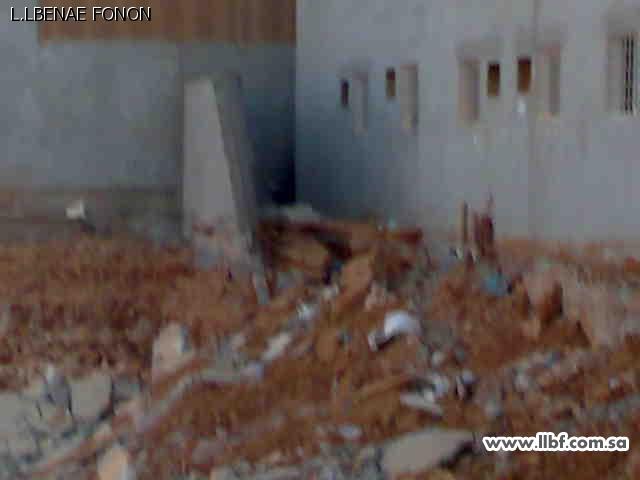

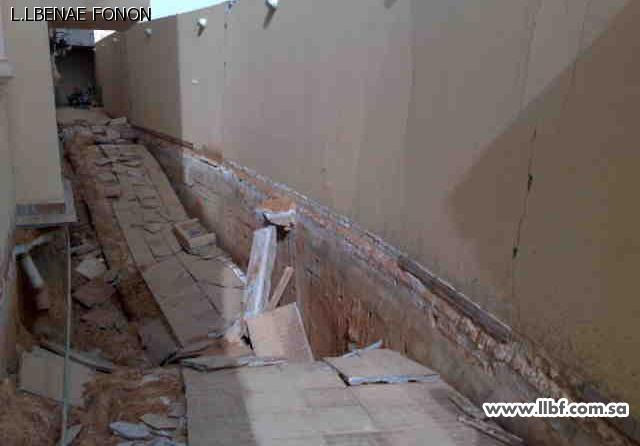

http://www.llbf.com.sa/uploads/download.php?img=1292 نشاهد السور من الداخل عندما قام الجار بحفر الأرض المجاورة للمنزل مباشرة نرى انهيار الحوش تماماً و يتضح عدم وجود أي نوع من المقاومة أو الصمود مما يدل على عدم وضع شبك حديد في صبة الحوش أو قد لا يكون هناك صبة اصلاً http://www.llbf.com.sa/uploads/download.php?img=1293 http://www.llbf.com.sa/uploads/download.php?img=1294 في مثل هذه الحالات و عندما يكون مستوى الأرض منخفض عن منسوب الشارع 3م فأكثر فيجب أن يتم تصميم قواعد السور بما يتناسب مع ارتفاع السور وذلك من قبل المكتب الهندسي المصمم وليس بتوصيات المقاول من الجيد أن تكون الأرقاب المدفونة تحت الأرض بعرض 30 سم ويجب أن يتم بناء البلوك بين الأرقاب من مستوى الأرض الصلبة (من القواعد) وذلك لمنع خروج الدفان و هو مطبق في هذا السور و الأهم من ذلك وضع ميدة بمنتصف السور الذي سيتم دفنه تحت الأرض أي عندما يكون السور تحت الأرض 3 م فإن الميدة الأولى تكون بأرتفاع 1.5م عن الأرض و بعد هذه الميدة يتم إكمال بناء البلوك لحين الوصول إلى منسوب الشارع و من ثم وضع ميدة أخرى |

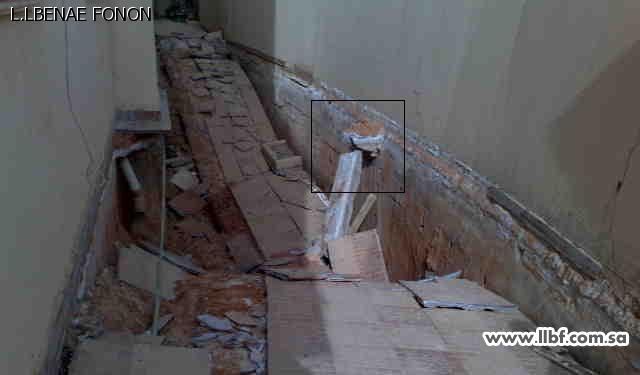

http://www.llbf.com.sa/uploads/download.php?img=1295 في هذه الصورة من خلال ما تم تعيينه بالمربع الأسود هذه تسمى بـ الشدادات و هي تقوم بشد و ربط أرقاب السور بأرقاب الفيلا (المبنى الرئيسي) و هذا يطبق دائماً عندما يكون السور نازل للأرض بأكثر من 3 م أي أن مجموع السور حوالي 6 م المدفون تحت الأرض و الظاهر فوق الأرض لكن للأسف أن هذه الشدادات بسيطة بحجمها أيضاً يجب عند وضع الشدادات أن يتم ربطها جيداً و بشكل متين لضمان أدائها العمل المطلوب منها و الغرض التي من أجله تم وضعها يجب أن يتم وضع الشدادات على جميع أرقاب السور و تربط بأرقاب الفيلا و الأفضل أن تكون الشدادات 60*30 سم و أن يكون الحديد بشكل جيد على أن يتم إعداد مخططاتها من قبل المكتب المصمم إن ربط أرقاب السور بشدادات مع أرقاب الفيلا و ايضاً ربط أعمدة الفيلا الرئيسية فيما بينها بشكل بإذن الله تعالى يضمن عدم وجود أي خلل في المبنى بحول الله و قوته |

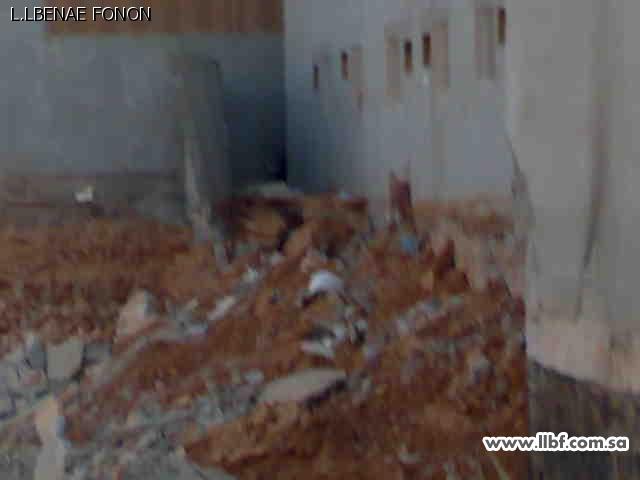

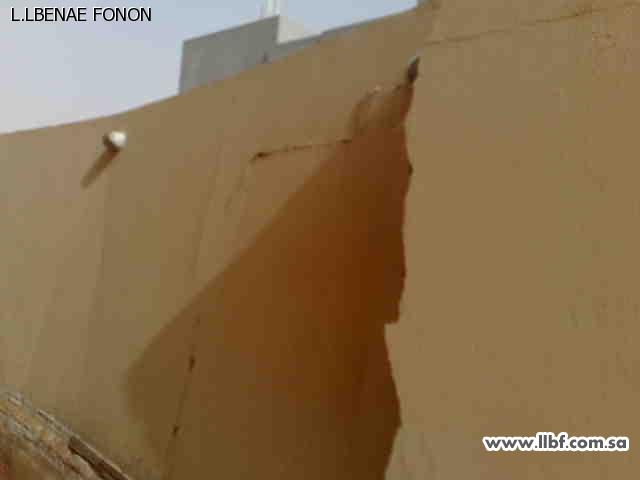

http://www.llbf.com.sa/uploads/download.php?img=1296 http://www.llbf.com.sa/uploads/download.php?img=1297 يتضح هنا جلياً عدم وجود كرنيش خرساني أعلى السور و إن كان هناك كرنيش بالأعلى فإنه بدون حديد تسليح لو افترضنا وجود حديد التسليح فإن الحديد سيجعل السور متماسكاً من الأعلى وقد تظهر التشققات بشكل كبير لكن لا تصل أن نرى هذا المشهد |
|

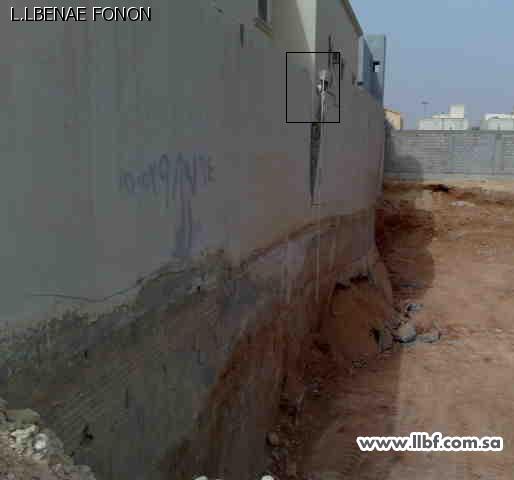

نشاهد في هذه الصورة الشدادادت وقد تم ربط أرقاب السور مع أرقاب الفيلا حيث أن مستوى الأرض منخفض عن منسوب الشارع بمسافة تتجاوز الـ 4 م |
وفقك الله لكل خير
أسأل الله أن يجعل ما قدمت في ميزان حسناتك |
يعطيك العافيه يابو ابراهيم على هالموضوع المهم
|
شكرا على التنوير
جعلة الله في ميزان حسناتك |
جزاك الله خيرا على ماتقدم
|
